OPO femtoseconde proche et moyen infrarouge

Un oscillateur paramétrique optique femtoseconde (OPO) scellé, mains libres et entièrement automatisé qui offre une couverture de longueur d'onde de pointe avec une puissance moyenne élevée dans le proche et le moyen infrarouge.

Compatible avec les oscillateurs Ti:Saphir standard à taux de répétition femtoseconde MHz, l'ORIA IR est un outil idéal pour les applications de microscopie non linéaire où des durées d'impulsion courtes, un pointage de faisceau élevé et une stabilité de puissance élevée sont requis dans l'IR.

Télécharger la fiche technique Demander un devis

Description

L'ORIA IR est un OPO femtoseconde, pompé par un oscillateur Ti:Saphir femtoseconde à modes verrouillés, offrant une large accordabilité dans le proche et le moyen infrarouge. L'accord indépendant de la longueur d'onde de la pompe (720–810 nm, soit 12 195–14 084 cm⁻¹) et de la longueur d'onde du signal (1 000–1 580 nm, soit 6 329–10 000 cm⁻¹) est possible grâce aux deux ports de sortie distincts disponibles.

L'utilisateur peut ainsi choisir d'utiliser 100 % de la pompe via le port de sortie dédié, un pourcentage de la pompe combiné au signal, ou la totalité du signal. Plusieurs modèles d'ORIA IR sont disponibles, offrant différentes couvertures spectrales, comme indiqué dans le tableau des spécifications.

Caractéristiques principales

Accord IR large

Large plage de réglage sur 1000 – 1580 nm et 1696 – 4090 nm

Réglage indépendant

Réglage indépendant de la pompe et du signal/ralenti

Puissance suprême

Puissance moyenne la plus élevée, >1 W au pic de la plage

Automatisé

Réglage automatique de la longueur d'onde avec auto-étalonnage pour un fonctionnement précis et mains libres

Compatible Ti:Sapphire

Compatible avec les oscillateurs Ti:Saphir femtoseconde standard MHz

Impulsions courtes

Durée d'impulsion : Signal 160 fs typ., Idler 96 fs typ.

Spécification	Valeur
Plage de réglage du signal¹	1000 – 1580 nm (6329 – 10000 cm⁻¹)
Plage de réglage du galet tendeur²	1696 – 4090 nm (2444 – 5890 cm⁻¹)
plage de réglage de la pompe³	720 – 810 nm (12195 – 14084 cm⁻¹)
puissance de sortie du signal⁴	>1 W
puissance de sortie du moteur inactif⁵	>350 mW
largeur d'impulsion du signal⁶	160 fs typ.
largeur d'impulsion du ralenti⁷	96 fs typ.
Diamètre du faisceau à 1300 nm⁸	1,4 mm ± 10 %
Divergence du faisceau⁹	<1 mrad
Déplacement du faisceau de signal en fonction de la longueur d'onde¹⁰	<600 μm à <40 cm de la sortie
Orientation du faisceau de signal en fonction de la longueur d'onde¹¹	<300 μrad
Mode spatial	TEM00 M²≤1,2 (signal) ; M²≤1,3 (alternateur)
Bruit du signal¹²	<1% rms
ports de sortie¹³	Signalisation/ralenti à 100 %, fonctionnement partiel avec dérivation de pompe à 20 %, ou dérivation de pompe à 100 %
Stabilité de puissance (crête à crête)¹⁴	<1%
Polarisation¹⁵	Horizontal (>100:1)
Fréquence de répétition¹⁶	80 MHz
Dimensions (L x l x H)¹⁷	725 x 365 x 170,5 mm (28,54 x 14,37 x 6,71 pouces)

¹ Modèles XT et S
² Modèles XT et I
³ Tous les modèles
⁴ À la fréquence de réglage maximale
⁵ Modèles XT et I
⁶ Modèles XT et S
⁷ Modèles XT et I
⁸ Tous les modèles
⁹ Tous les modèles

¹⁰ Modèles XT et S
¹¹ Modèles XT et S
¹² Modèles XT et S
¹³ Varie selon le modèle
¹⁴ Tous les modèles
¹⁵ Tous les modèles
¹⁶ Tous les modèles
¹⁷ Tous les modèles

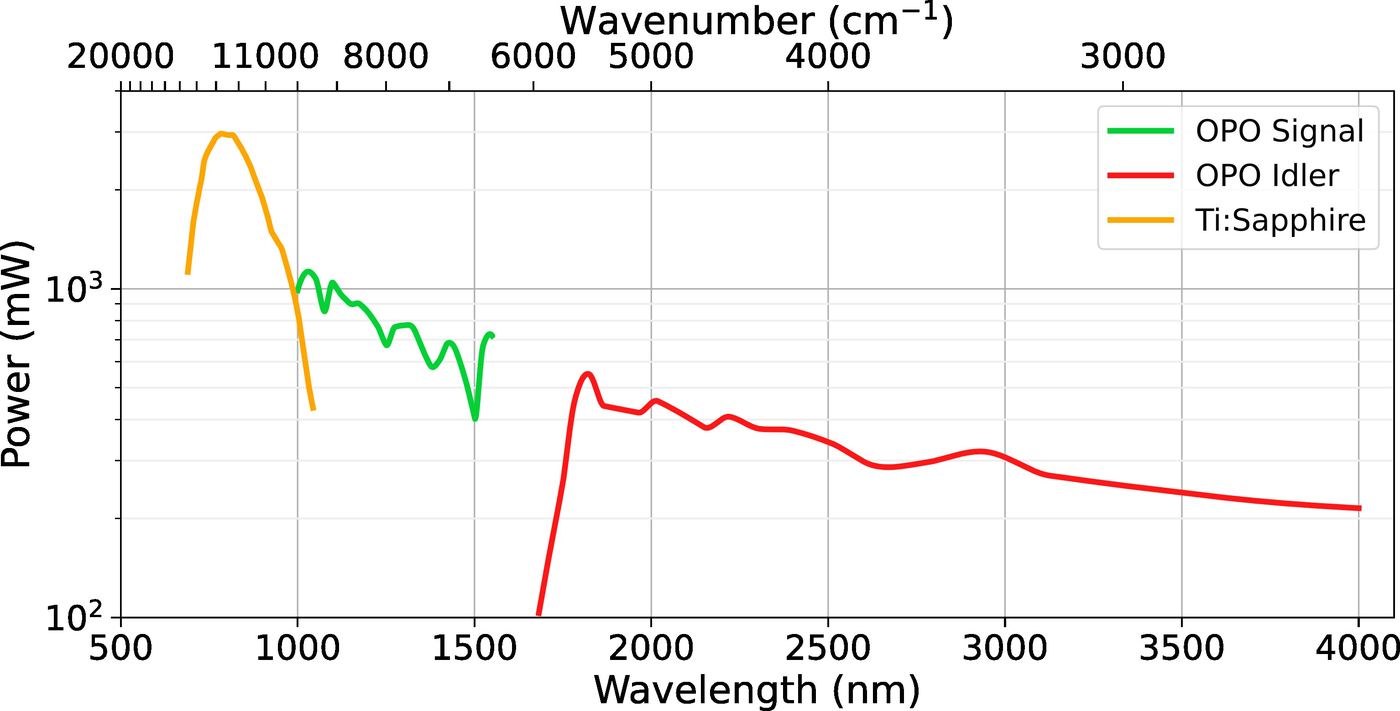

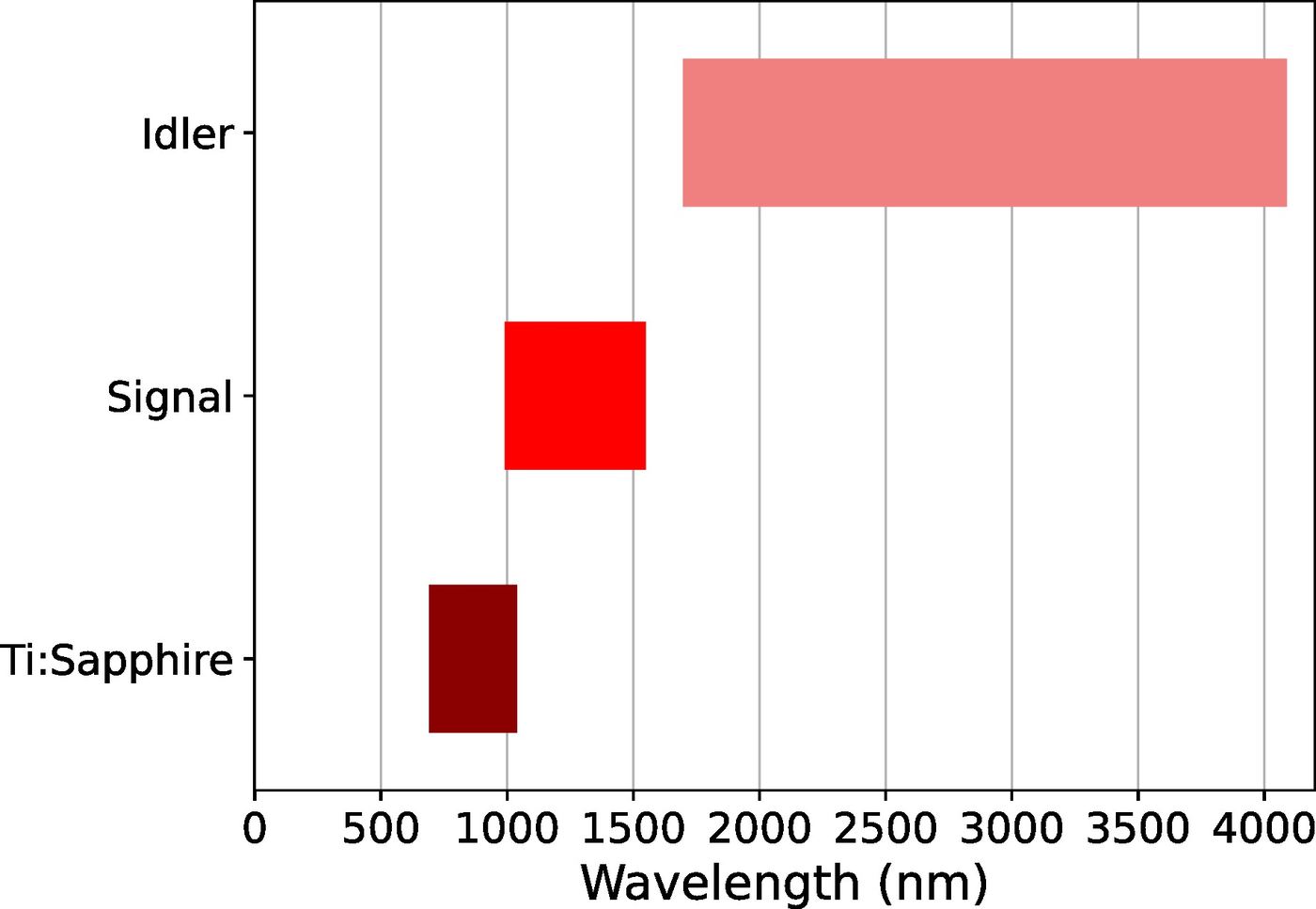

Graphiques de performance

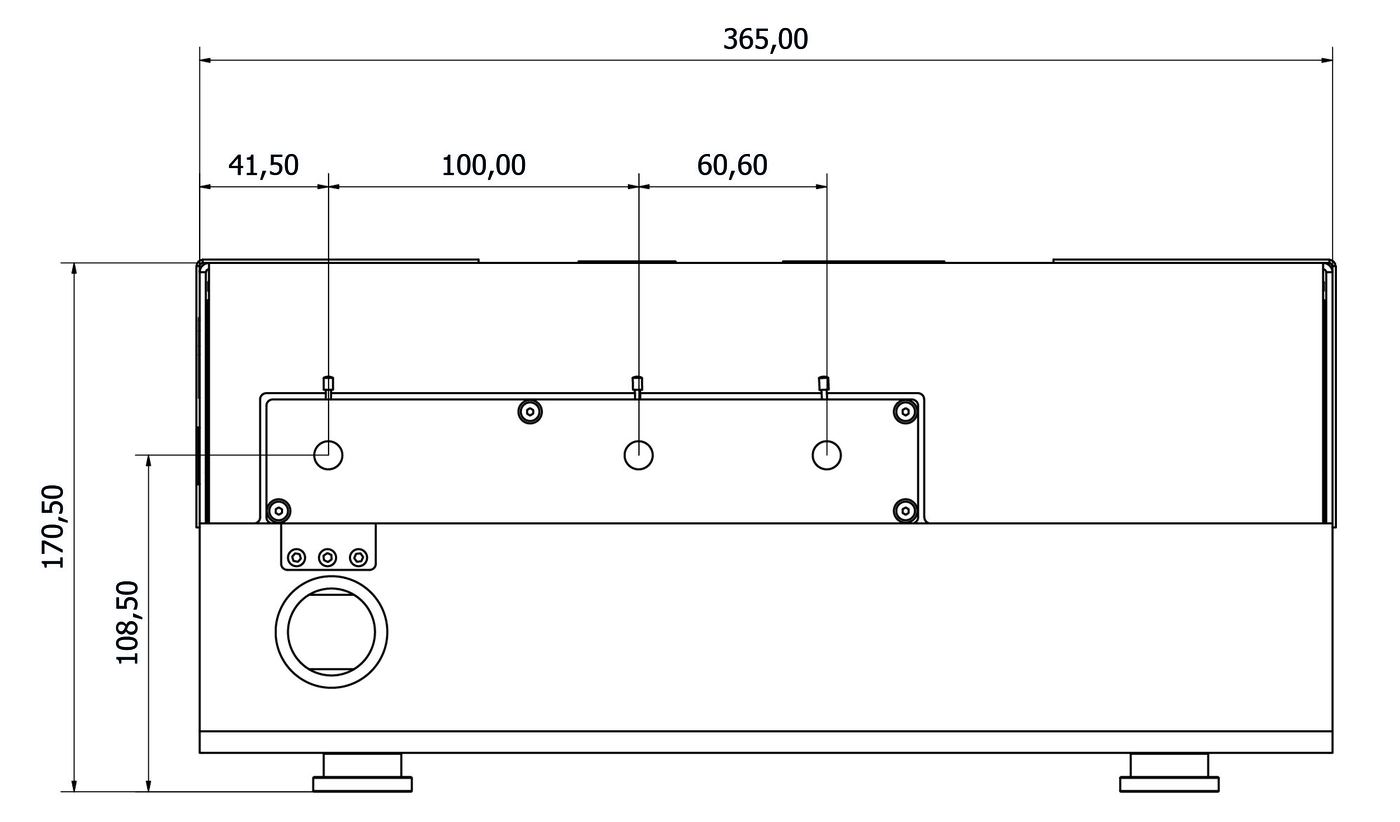

Dimensions

Faire une demande de renseignements Télécharger la fiche technique

Modèles

ORIA IR XT

Plage de réglage
: Longueur d'onde du signal : 1000 – 1580 nm ;
Longueur d'onde de l'onde complémentaire : 1690 – 4090 nm ;
Longueur d'onde de la pompe : 680 – 1080 nm

moyenne
du signal : >1 W ;
Puissance moyenne du signal d'inactivité : >350 mW

Durée d'impulsion : femtoseconde. Pompe intégrée : non

ORIA IR S

Plage de réglage
: Longueur d'onde du signal : 1000 – 1580 nm ;
Longueur d'onde de l'onde auxiliaire : n/a ;
Longueur d'onde de la pompe : 680 – 1080 nm

moyenne
du signal : >1 W
Puissance moyenne du signal d'arrêt : n/a

Durée d'impulsion : femtoseconde. Pompe intégrée : non

ORIA IR I

Plage de réglage
: Longueur d'onde du signal : n/a ;
Longueur d'onde de l'onde auxiliaire : 1690 – 4090 nm ;
Longueur d'onde de la pompe : 680 – 1080 nm

moyenne
du signal : non disponible.
Puissance moyenne du signal d'inactivité : > 350 mW

Durée d'impulsion : femtoseconde. Pompe intégrée : non
