OPO infrarouge moyen accordable en continu

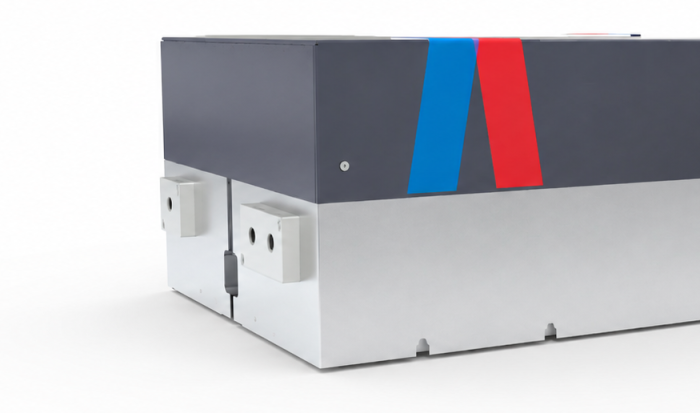

Le Radiantis Titan est un OPO CW entièrement automatisé qui combine une large plage de réglage dans le proche infrarouge et l'infrarouge moyen, des puissances de sortie supérieures à 4 W, des largeurs de raie étroites et une stabilité exceptionnelle.
Conçu pour la spectroscopie à haute résolution et la photonique avancée, il offre des performances clés en main sur 1435-2000 nm (signal) et 2270-4138 nm (idler).
Description
L'expertise unique de Radiantis en matière de lasers à conversion de fréquence a permis la conception exceptionnelle de la famille Titan OPO. Système scellé et entièrement automatisé, offrant une excellente qualité de faisceau TEM00 (M² < 1,3) et une stabilité de pointage du faisceau (
Le fonctionnement mains libres est assuré grâce à l'électronique de commande entièrement numérique et au logiciel de contrôle utilisateur, accessibles via l'interface graphique PC installée sur un ordinateur portable dédié fourni avec l'OPO. Le Titan peut également être piloté à distance.
Le laser accordable CW Titan intègre quatre modules clés : 1) le laser à fibre DFB et son amplificateur, 2) l'unité de contrôle du laser à fibre DFB (intégrée sur un rack), 3) la tête optique OPO (à installer sur une table optique), 4) l'unité électronique de commande entièrement numérique de l'OPO (intégrée sur un rack).
Sa large gamme de longueurs d'onde, sa faible largeur de raie et son accordabilité entièrement automatisée dans l'infrarouge moyen permettront de mener des recherches de pointe dans des domaines variés tels que la spectroscopie et la microscopie à haute résolution pour la biotechnologie, la physique et la chimie fondamentales, ainsi que la caractérisation de dispositifs et de matériaux et les technologies quantiques.
Plusieurs modèles de Titan sont disponibles, offrant différentes caractéristiques de puissance de sortie moyenne et de couverture spectrale.
Caractéristiques principales
Large plage de réglage

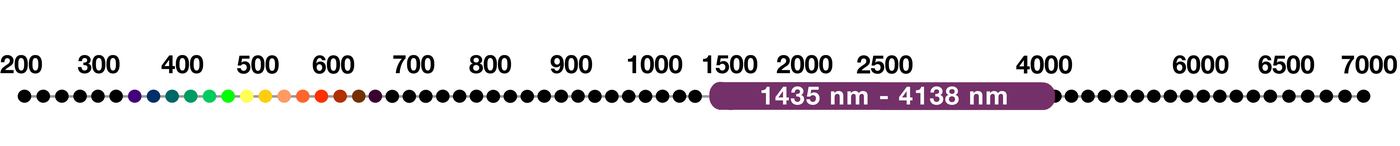

Large plage de réglage en longueur d'onde de 1435 à 4138 nm (6969 à 2416 cm-1)
Haute puissance
Puissance de sortie élevée avec >4 W en crête de la plage
Qualité du faisceau
Profil spatial TEM00 avec une excellente stabilité de pointage du faisceau en fonction de la longueur d'onde
mains libres
Fonctionnement mains libres grâce à un logiciel de contrôle dédié. Pilotes de contrôle disponibles
entretien minimal
Scellé, compact et pratiquement sans entretien
Surveillance spectrale
Surveillance spectrale avec spectromètre intégré
| Spécification | Valeur |
|---|---|
| Plage de réglage du signal1 | 1435 – 2000 nm |
| Plage de réglage du galet tendeur2 | 2270 – 4138 nm |
| puissance de sortie du signal3 | >2,5 W (Titan HP) / >1,5 W (Titan LP) |
| puissance de sortie du moteur inactif4 | >4 W (Titan HP) / >2,5 W (Titan LP) |
| largeur de ligne | <1 MHz (signal), <10 MHz (idler) |
| Diamètre du faisceau (1650 nm)5 | <3,0 mm |
| Diamètre du faisceau (3000 nm)6 | <3,0 mm |
| Mode spatial | TEM00 (M2 ≤ 1,3) |
| Orientation du faisceau | <80 μrad (signal), <20 μrad (idler) |
| Déplacement de poutre avec accordage | <0,3 mm |
| Polarisation | Linéaire (horizontal) |
| Dimensions (L x l x H)7 | 610 x 350 x 215 mm |
1 5000 – 6968 cm-1
2 2416 – 4405 cm-1
3 Au pic de la plage d'accord de l'OPO
4 Au pic de la plage d'accord de l'OPO
5 1/e²
6 1/e²
7 24,0 x 13,8 x 8,5 po

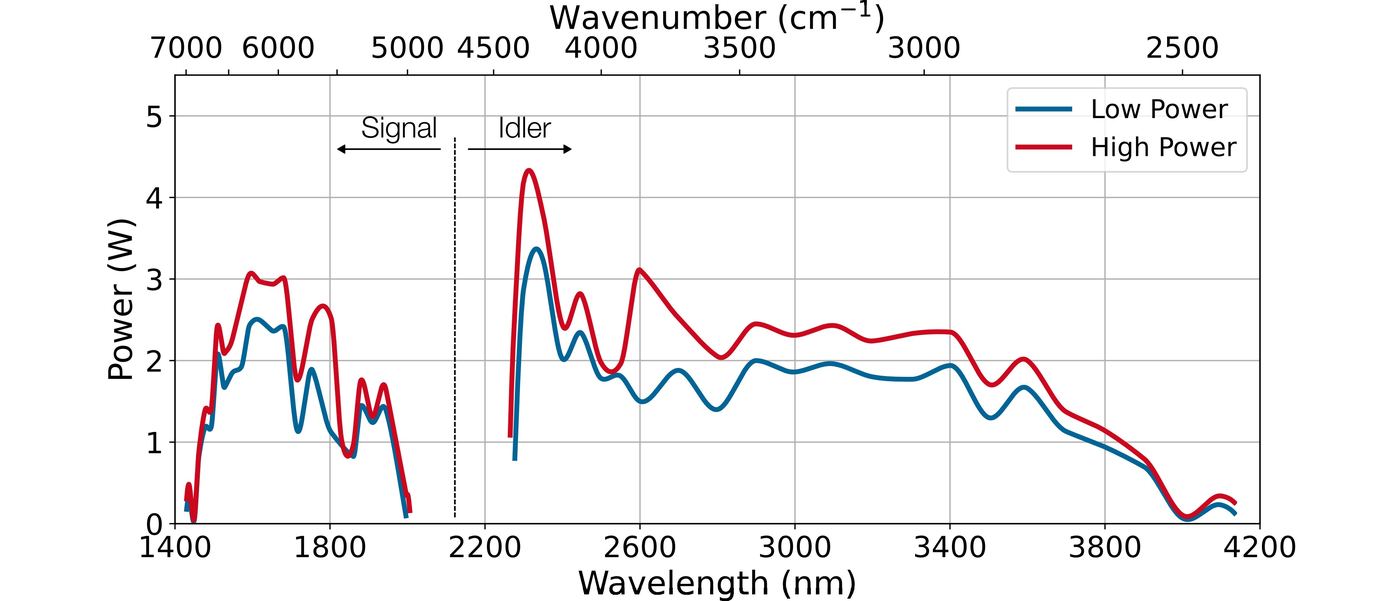

Graphiques de performance

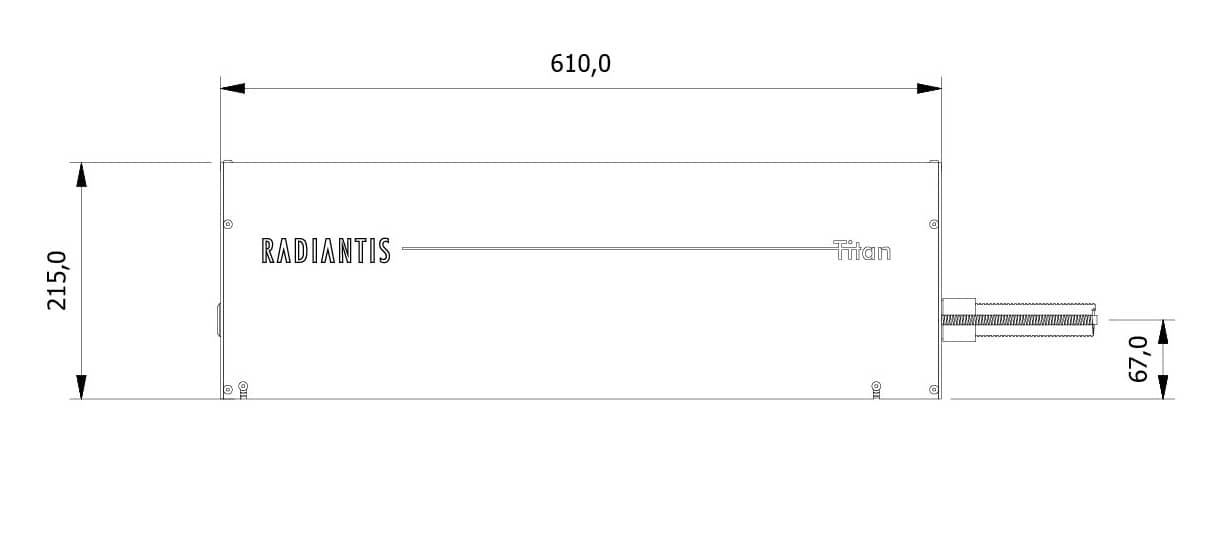

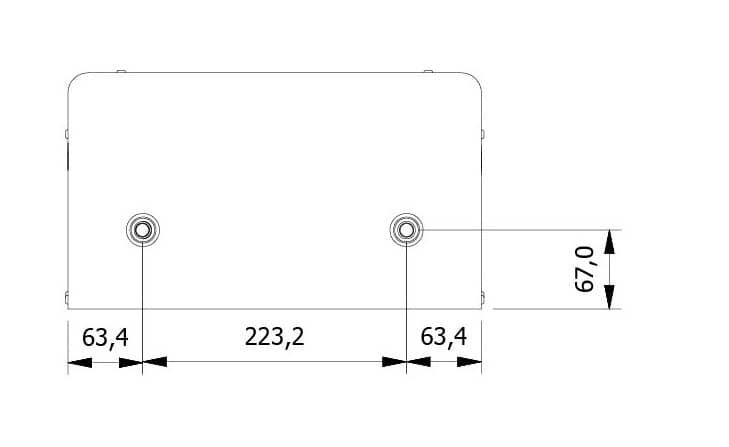

Dimensions
Modèles
Titan XT HP

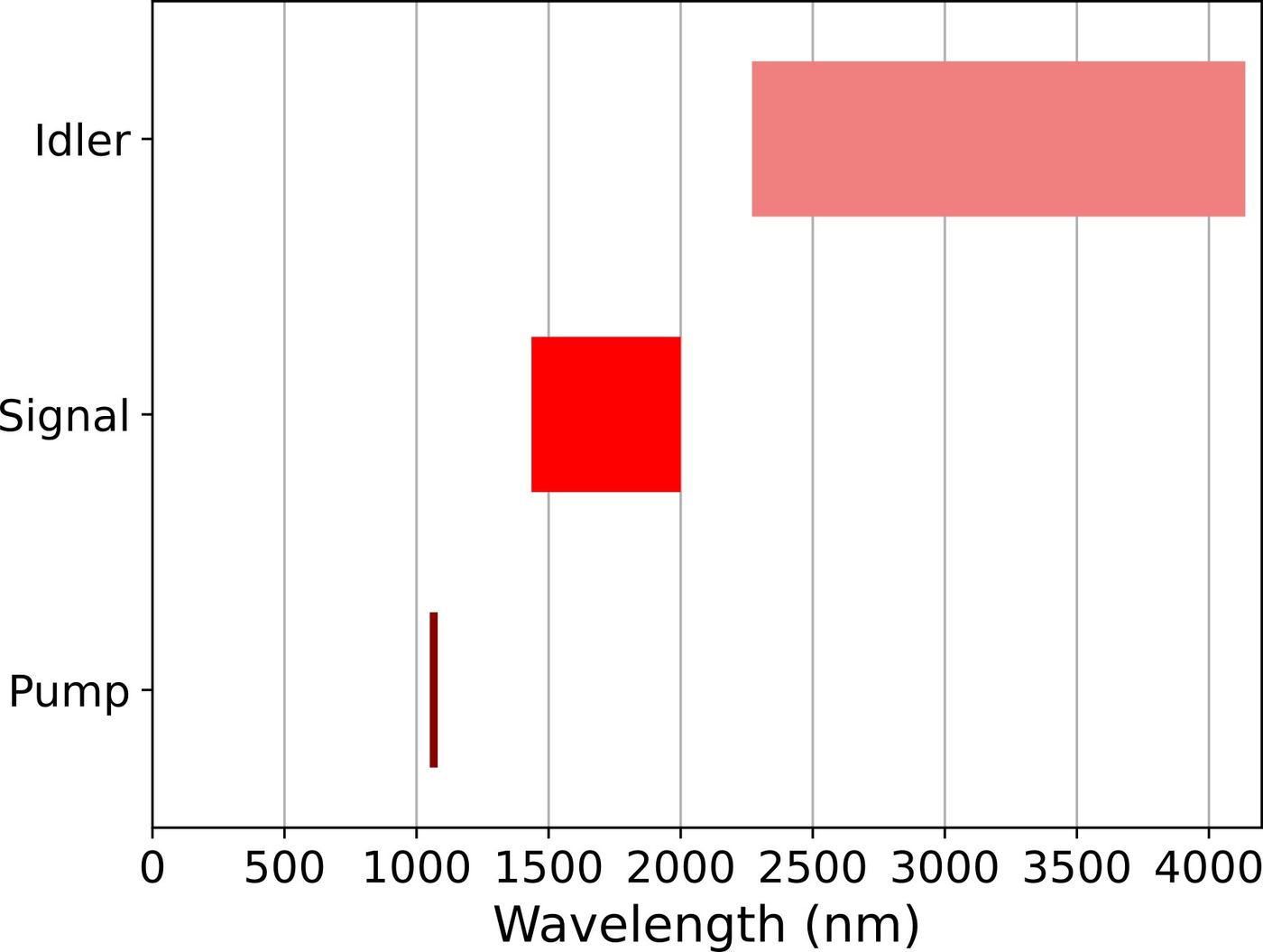

Plage de réglage
: Longueur d'onde du signal : 1435 – 2000 nm ;
Longueur d'onde de l'onde complémentaire : 2270 – 4138 nm ;
Longueur d'onde de la pompe : 1064 nm
Puissance moyenne :
Puissance moyenne du signal : > 2,5 W ;
Puissance moyenne du courant d’arrêt : > 4 W ;
Puissance moyenne de la pompe : > 1 W
Durée d'impulsion : Onde continue Pompe intégrée : Oui
Titan S HP
Plage de réglage :
Longueur d'onde du signal : 1435 – 2000 nm ;
Longueur d'onde de l'onde complémentaire : n/a ;
Longueur d'onde de la pompe : 1064 nm
moyenne
du signal : > 2,5 W ;
Puissance moyenne du courant d'arrêt : n/a ;
Puissance moyenne de la pompe : > 1 W
Durée d'impulsion : Onde continue Pompe intégrée : Oui
Titan I HP
Plage de réglage
: Longueur d'onde du signal : n/a
Longueur d'onde de l'onde auxiliaire : 2270 – 4138 nm
Longueur d'onde de la pompe : 1064 nm
moyenne du
signal : n/a
Puissance moyenne du courant d'arrêt : >4 W
Puissance moyenne de la pompe : >1 W
Durée d'impulsion : Onde continue Pompe intégrée : Oui
Titan XT LP
Plage de réglage
: Longueur d'onde du signal : 1435 – 2000 nm ;
Longueur d'onde de l'onde complémentaire : 2270 – 4138 nm ;
Longueur d'onde de la pompe : 1064 nm
Puissance moyenne :
Puissance moyenne du signal : > 1,5 W ;
Puissance moyenne du courant d’arrêt : > 2,5 W ;
Puissance moyenne de la pompe : > 1 W
Durée d'impulsion : Onde continue Pompe intégrée : Oui
Titan S LP
Plage de réglage :
Longueur d'onde du signal : 1435 – 2000 nm ;
Longueur d'onde de l'onde complémentaire : n/a ;
Longueur d'onde de la pompe : 1064 nm
moyenne
du signal : > 1,5 W ;
Puissance moyenne du courant d'arrêt : n/a ;
Puissance moyenne de la pompe : > 1 W
Durée d'impulsion : Onde continue Pompe intégrée : Oui
Titan I LP
Plage de réglage
: Longueur d'onde du signal : n/a
Longueur d'onde de l'onde auxiliaire : 2270 – 4138 nm
Longueur d'onde de la pompe : 1064 nm
moyenne du
signal : n/a
Puissance moyenne du courant d'arrêt : > 2,5 W
Puissance moyenne de la pompe : > 1 W
Durée d'impulsion : Onde continue Pompe intégrée : Oui
