Système laser à verrouillage de fréquence ultra-stable
Le système laser verrouillé Radiantis est une solution clé en main entièrement intégrée, conçue pour fournir une sortie optique ultra-stable à faible largeur de raie avec un référencement de fréquence absolu.
S’appuyant sur des technologies avancées de conversion et de verrouillage de longueur d’onde, le système fournit une émission spectralement pure avec une stabilité à long terme, permettant des applications exigeantes en sciences quantiques et en métrologie de précision.
Description
Basé sur la plateforme éprouvée de guides d'ondes à fibre optique de Covesion, ce système combine la robustesse de la technologie laser télécom à 1560 nm avec des performances élevées à 780 nm grâce à une conversion de fréquence efficace. Le laser est verrouillé en fréquence sur une référence de rubidium atomique (Rb), garantissant une précision de fréquence absolue tout en permettant un réglage précis du décalage par l'utilisateur sur une large plage. L'architecture de verrouillage repose sur une référence de spectroscopie d'absorption saturée (SAS) et une boucle de contrôle dédiée qui préserve l'intégrité du faisceau de sortie. Un mécanisme de décalage à commande numérique permet également une sélection et un ajustement précis de la fréquence de sortie par rapport à la transition atomique, offrant ainsi un contrôle fin pour cibler des niveaux d'énergie spécifiques.
La configuration standard fournit une sortie en onde continue à 1560,49 nm et/ou 780,246 nm, avec des puissances de sortie allant jusqu'à 1 W selon la longueur d'onde. Le système offre des largeurs de raie inférieures à 10 kHz, une stabilité de fréquence supérieure à 100 kHz et une stabilité de puissance de sortie inférieure à 1 % RMS, assurant un fonctionnement fiable à long terme, adapté aux expériences de haute précision.
Conçu pour une utilisation simplifiée, le système laser verrouillé fonctionne comme une unité rackable mains libres au format compact 19 pouces. Son fonctionnement clé en main, le verrouillage de fréquence automatique et les options de modulation rapide permettent une intégration aisée dans les environnements de laboratoire et industriels, le rendant particulièrement adapté aux applications à base de rubidium telles que le refroidissement laser, le piégeage, l'interférométrie, la détection quantique, la synchronisation et l'informatique quantique.
L'expertise de Radiantis en matière de conversion de fréquence et d'intégration de systèmes laser garantit des performances exceptionnelles du système laser verrouillé dans une architecture compacte et fiable, ouvrant la voie à la recherche de pointe et aux technologies quantiques de nouvelle génération.
Caractéristiques principales
Applications Rb
Marché cible – Applications des atomes de rubidium (informatique quantique, détection, synchronisation)
Stabilité absolue
Système laser verrouillé clé en main assurant une stabilité de fréquence absolue d'un verrou atomique avec un réglage précis de la fréquence de sortie
Patrimoine des télécommunications
Utilise la technologie de guide d'ondes couplé à fibre optique Covesion pour combler le fossé entre la technologie laser robuste des télécommunications et les applications à 780 nm
Double sortie
Double sortie disponible à 1560 nm et 780 nm
Réglage fin
Réglage de fréquence à bande étroite contrôlé par l'utilisateur de la sortie 780 nm
Commutation rapide
Option pour une commutation rapide de la puissance de sortie
Caractéristiques
| Spécification | Valeur |
|---|---|
| Longueurs d'onde de sortie1 | 1560 nm et 780 nm |
| Puissance de sortie | 10 mW (max.) à 1560 nm 1 W (max.) à 780 nm |
| Fréquence de référence2 | 384,22799 THz |
| Plage de décalage de fréquence (par rapport à la fréquence de référence)3 | ±12,8 GHz |
| Plage de réglage lent par décalage de fréquence (tout en maintenant le verrouillage sur la fréquence de référence)4 | 3 GHz |
| Plage de réglage rapide du décalage de fréquence (tout en maintenant le verrouillage sur la fréquence de référence)5 | 350 MHz |
| largeur de ligne6 | <10 kHz à 780 nm |
| Stabilité de fréquence7 | <100 kHz à 780 nm |
| Stabilité de l'alimentation électrique8 | <1% RMS |
| Sortie modulée (optionnelle)9 | <100 ns |
| Rapport d'extinction de sortie | 70 dB à 780 nm |
| Sortie optique de 780 nm | Câble de brassage fibre optique PM780 nm de 2 m de long avec connecteur FC/APC |
| Sortie optique de 1560 nm | Connecteur FC/APC à montage sur châssis |
| facteur de forme | Montage en rack 19 pouces |
1 Sortie de contrôle à 1560 nm (en option).
2 Transition de croisement 87Rb F = 2 à F' = 2/3. Autres références disponibles sur demande.
3 Décalage contrôlé par l'utilisateur. Option de décalage jusqu'à 60 GHz.
4 Vitesse de réglage de 0,03 MHz/ms.
5 Vitesse de réglage de 0,5 MHz/ms.
6 RMS sur 100 ms.
7 RMS sur 12 h.
8 Sur 12 h.
9 Signal de commande externe.
Graphiques de performance

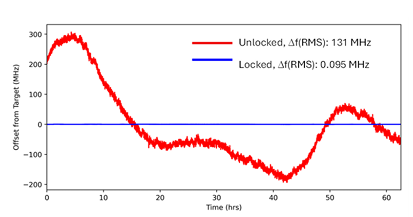

Stabilité de fréquence verrouillée par rapport à déverrouillée à 780 nm.

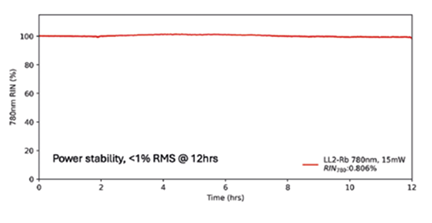

Stabilité de la puissance de sortie à 780 nm.

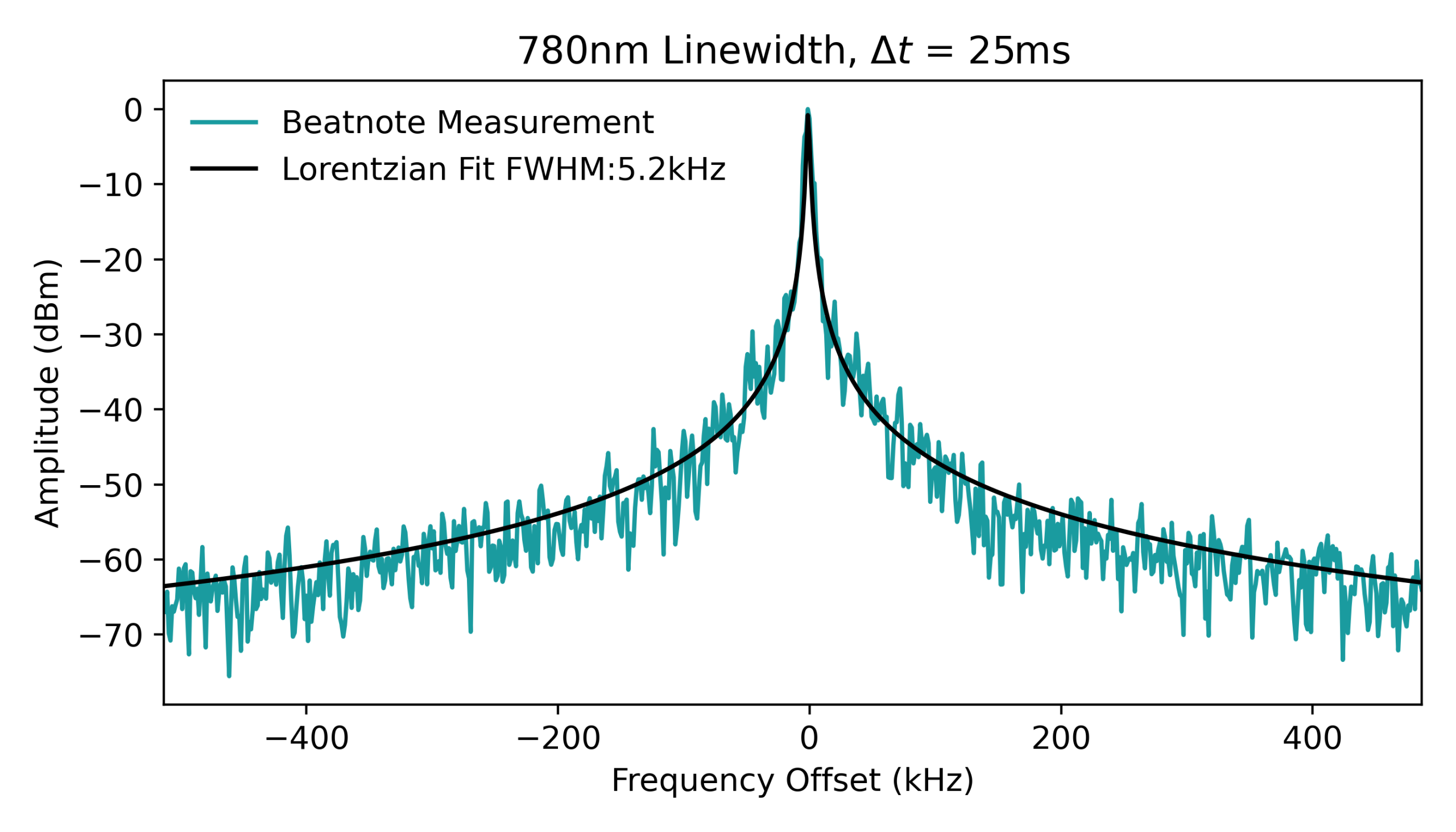

Largeur de raie à 780 nm.
Modèles
Système laser verrouillé
Plage de réglage :
Longueur d'onde de sortie : 1560 nm et/ou 780 nm ;
Fréquence de référence : 384,22799 THz ;
Décalage de fréquence : ±24 kHz à 12,8 GHz
moyenne
: jusqu'à 1 W ;
largeur de raie : ;
stabilité de fréquence :
Durée d'impulsion : Onde continue Pompe intégrée : Oui
